siFramo 80

Soporte viga TPH F 80

Aplicación

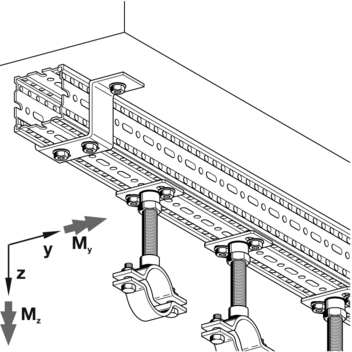

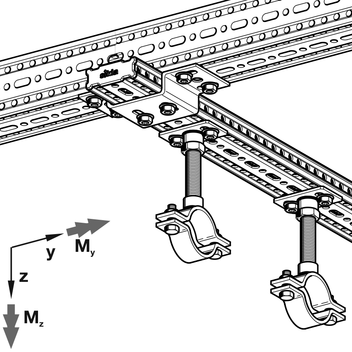

Soporte rigidizador de cierre por forma para Perfiles de montaje F 80 y/o F 80/30. Se puede fijar consecutivamente a la base estructural ó directamente a un Perfil de montaje tanto independiente como embebido en hormigón. Los tipos TPH F 80 C y TPH F 80/30 C pueden aplicarse también en uniones cruzadas de Perfiles TP F 80 así como TP F 80/30.

Montaje

Fijar a carril de montaje con tuerca rápida CC 41 y tornillos M10 x 25.
Fijar a Perfil de montaje F 80 así como F 80/30 con tornillos autorroscantes FLS F.

Datos técnicos

Tipo
L x b x s
[mm]
ø d1
[mm]
Coliso LL1
d x a [mm]
Coliso LL2
d x a [mm]
TPH F 80/30 181 x 50 x 4 13 11 x 20 -
TPH F 80/30 C 199 x 80 x 4 14 11 x 20 11 x 20
TPH F 80 181 x 50 x 4 13 11 x 20 -
TPH F 80 C 199 x 80 x 4 14 11 x 20 11 x 20

Tipo
Fx [kN]
Fy [kN]
Fz [kN]
My [kNm]
Mz [kNm]
TPH F 80/30 6,2 20,8 13,6 0,9 0,9
TPH F 80/30 C 6,2 12,7 12,3 0,6 0,5
TPH F 80 6,2 20,8 13,6 0,9 0,9
TPH F 80 C 6,2 12,7 12,3 0,6 0,5

Los valores de carga especificados son valores admisibles que tienen en cuenta factores parciales de seguridad γM2 = 1,25 (DIN EN 1993-1-8:2010-12, Tabla 2.1) así como γG = 1,35 (DIN EN 1990:2010-12, Tabla A1.2(B)) bajo efecto permanente de fuerza.

Material:
Acero, HCP
TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
TPH F 80/300,410 116672
TPH F 80/30 C0,510 116673
TPH F 800,510 195765
TPH F 80 C0,810 111732
