siFramo 80

Rótula GE F - ST F 80

Aplicación

Soporte para el refuerzo rigidizador de montajes en voladizo en sistemas estructurales siFramo 80 sobre perfiles de acero, así como para reforzar construcciones de pórticos.
El ángulo α puede variar entre 25° y 155° sin escalonamientos de posición.

Configuración

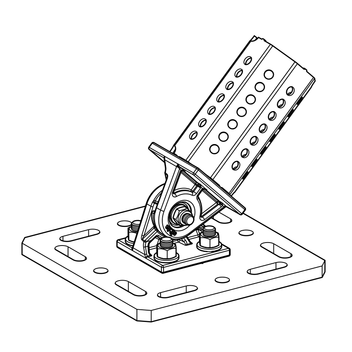

Rótula GE F - ST F 80 con Placa de montaje atornillada

Montaje

La fijación de la rótula al perfil de acero correspondiente se realiza conectando la placa base mediante el Conjunto de montaje MS 5P M12 S (a partir de la rótula tipo GE F 161/200 realizar la fijación mediante el Conjunto de montaje MS 5P M16 S). Opcionalmente puede fijarse la rótula directamente a muros de hormigón mediante 4 tornillos para grandes cargas M12.

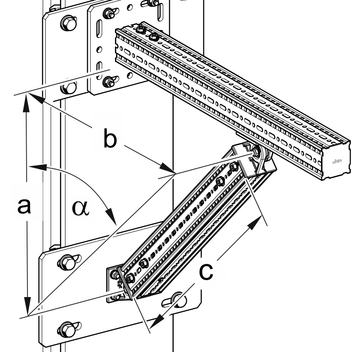

El Perfil de montaje TP F 80 que actúa como rigidizador se conecta al adaptador octogonal mediante 4 tornillos autorroscantes. La longitud de corte del perfil rigidizador puede determinarse mediante el uso de la tabla representada más abajo. Una vez realizado el montaje con el ángulo de inclinación deseado, el tornillo de unión de la rótula debe apretarse con 40 Nm.

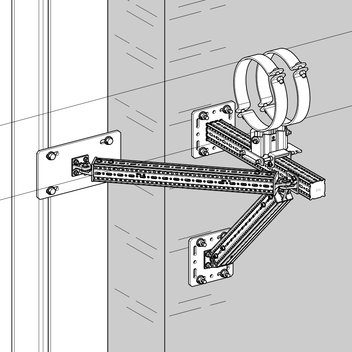

Si se desatornilla la conexión entre la Rótula y la Placa de montaje, la Rótula puede rotar 90° y usarse posteriormente como apoyo transversal (ver ilustración 4).

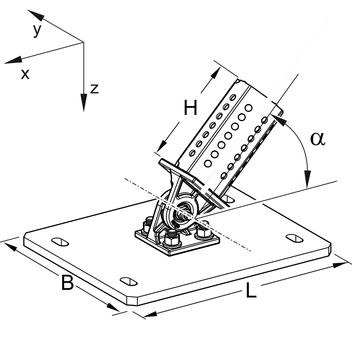

Datos técnicos

Tipo
Altura H
[mm]
Longitud L
[mm]
Ancho B
[mm]
Ángulo α
GE F 80/120 - 80 140 220 220 25° - 155°
GE F 121/160 - 80 - 1 140 320 260 25° - 155°
GE F 161/200 - 80 - 1 140 320 310 25° - 155°
GE F 201/310 - 80 - 1 140 220 420 25° - 155°

Material:
Acero, HCP

* Desde almacén

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
GE F 80/120 - 80 *6,21 115856
GE F 121/160 - 80 - 19,81 115857
GE F 161/200 - 80 - 111,31 115859
GE F 201/310 - 80 - 110,41 115861
