Sistema estructural 100
Ménsula de unión QKO 100
Aplicación
Elemento para el montaje vertical sobre hormigón o perfiles de acero,
especialmente para tuberías verticales.

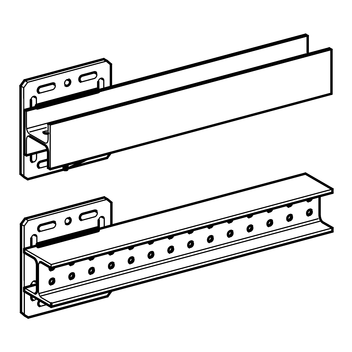

En la variante QKO, el ala de la viga es paralela a la placa base y es soldada directamente. En la variante QKOq, el perfil esta girado 90º, y por tanto, el canto del ala de la viga esta en contacto con la placa base y se suelda a misma (ver fotografía 1).

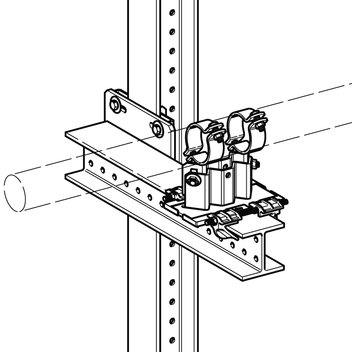

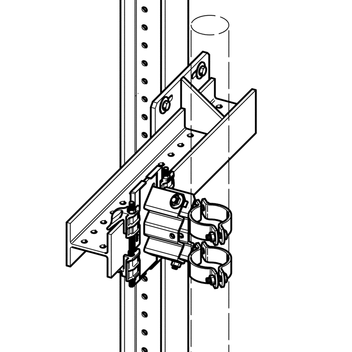

Montaje
Dependiendo de la situación, se recomiendan diferentes opciones:
| a) | Fijación sobre hormigón utilizando 4 anclajes para grandes cargas de M12. |
| b) | Conexión por fricción a estructura metálica (ancho de las alas 80- 120 mm)con conjunto de montaje 5P M12 S. |
| c) | Conexión entrelazada a TKO 100 ó TKO 120 mediante placas de unión FV 100/120. |

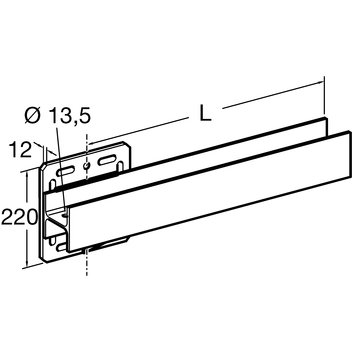

Datos técnicos
| Configuración: | Placa Base soldada a HEB 100 |
| Material: | Acero, HCP |
Homologaciones / Conformidad
Marcado-CE (ver Declaración de conformidad en www.sikla.es/descargas/)
Declaración de conformidad Ménsula de unión QKO PDF | 214.7 KB
