Sistema estructural 100

Ménsula TKO 100

Aplicación

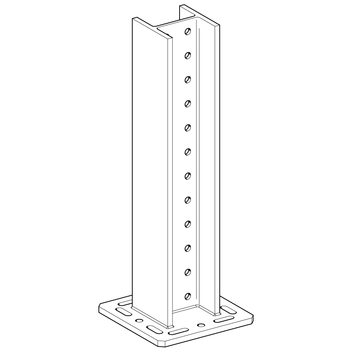

Elemento completo para montar consolas a pared, suelo o techo; o para montar travesaños.

Montaje

Dependiendo de la situación, se recomiendan distintas opciones:

a)
Fijación a la estructura del edificio utilizando 4 anclajes para grandes cargas de M12.
b)
Conexión por fricción a estructura metálica (ancho de las alas 80-120 mm) con conjunto de montaje 5P M12 S.
c)
Conexión entrelazada a otras consolas TKO 100 ó 120 mediante placas de unión FV 100/120.

Datos técnicos

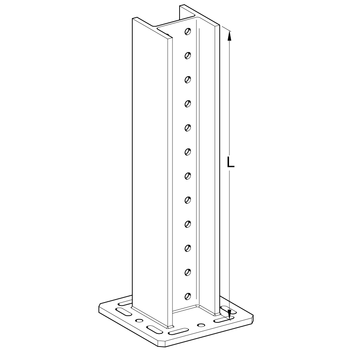

Configuración:
Placa soldada a HEB 100
Material:
Acero, HCP

Homologaciones / Conformidad

Marcado-CE (ver Declaración de conformidad en www.sikla.es/servicios/descargas/)

Declaración de conformidad Ménsula TKO (Alemán/Inglés) PDF | 110.6 KB

TipoL
[mm]
Peso
[kg]
Embalaje
[pieza]
Código
artículo
TKO 100 x 2502508,51 193099
TKO 100 x 35035010,41 185402
TKO 100 x 40040011,21 185411
TKO 100 x 45045011,91 185420
TKO 100 x 50050012,71 185429
TKO 100 x 55055013,71 185438
TKO 100 x 60060014,21 185447
TKO 100 x 65065015,01 185456
TKO 100 x 70070016,61 185465
TKO 100 x 75075017,21 185474
TKO 100 x 80080017,91 185483
TKO 100 x 85085018,81 185492
TKO 100 x 90090019,61 185501
TKO 100 x 95095020,31 185510
TKO 100 x 1000100021,21 185519
TKO 100 x 1100110022,31 185528
TKO 100 x 1200120025,21 185537
TKO 100 x 1300130025,81 185546
TKO 100 x 1400140028,61 185555
TKO 100 x 1500150030,11 185564
TKO 100 x 2000200039,01 185573
