Soportes

Conjunto de Punto fijo XS

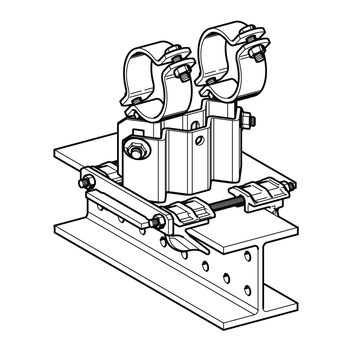

Aplicación

Modificación de un apoyo móvil a un apoyo de punto fijo. La placa deslizante debe desmontarse.
Espesor máximo de ala del perfil t ≤ 30 mm

Configuración

El Conjunto de Punto fijo premontado se compone de:
4 Ganchos de sujeción
2 Pernos
1 Placa de refuerzo transversal

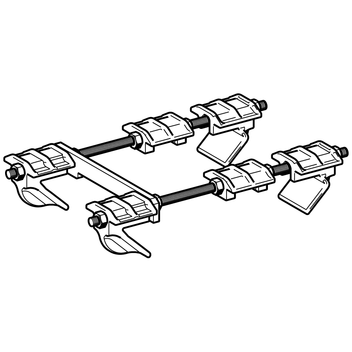

2 Sujeciones intermedias de seguridad (XS 280/300)

Tuercas hexagonales:

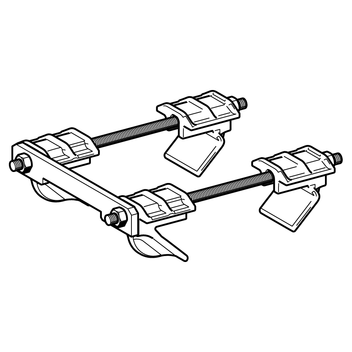

4 para cada Conjunto XS 80/120 y XS 140/160
6 para cada Conjunto XS 180/220 y XS 240/260
10 para XS 280/300

Montaje

Las fuerzas de punto fijo en la dirección axial solo se pueden obtener con la aplicación adecuada de elementos de seguridad antideslizantes (p. ej: uso de Topes). Estos elementos deben tenerse en cuenta en el diseño y dimensionado previo del soporte y es responsabilidad de los fabricantes de la tubería.

Datos técnicos


Espesor de ala
[mm]
Ancho de ala del perfil
80 - 220 mm
Par de apriete
[Nm]
Ancho de ala del perfil
221 - 300 mm
Par de apriete
[Nm]
5 - 10 40 15
11 - 20 25 15
21 - 30 20 15

Material:
Fleje:
Acero, HCP
Pernos, Tuercas:
Acero, HCP
Ganchos de sujeción:
Fundición, HCP

Homologaciones / Conformidad

Certificado para soportes patín - verificación independiente PDF | 626.1 KB

TipoPara ancho
de ala
[mm]
Peso
[kg]
Embalaje
[Conjunto]
Código
artículo
XS 80/12080 - 1202,31 110357
XS 140/160121 - 1602,41 110358
XS 180/220161 - 2202,51 110359
XS 240/260221 - 2602,61 110360
XS 280/300261 - 3003,21 110361
