Innovación en técnicas
de soportación
Soportes

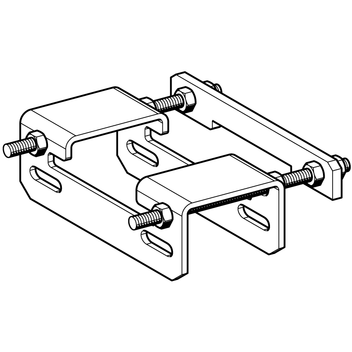

Punto fijo XW F

Aplicación

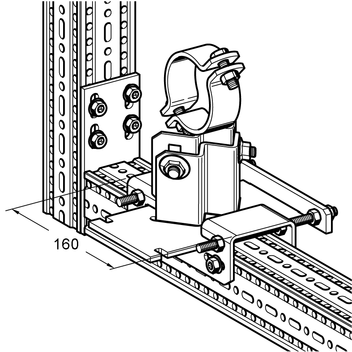

Modificación de un apoyo móvil de Simotec a un apoyo de punto fijo.

Montaje

La placa de deslizamiento del soporte debe desmontarse. Conexión a Perfil de montaje tanto F 80 como F 100 con 4 tornillos autorroscantes FLS F.

Las fuerzas de punto fijo en la dirección axial solo se pueden obtener con la aplicación adecuada de elementos de seguridad antideslizantes (p. ej: uso de Topes). Estos elementos deben tenerse en cuenta en el diseño y dimensionado previo del soporte y es responsabilidad de los fabricantes de la tubería.

Datos técnicos

Material:
Acero, HCP
TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
XW F 801,31 110356
XW F 1001,61 113087
