Aplicación

Modificación de conjunto de punto fijo para soportes patín Simotec a tope axial para uso con vigas de acero tradicionales. Utilizando el tope axial, el soporte patín puede moverse libremente en el eje de la tubería hasta un grado de desplazamiento predefinido, con límites restringidos en la dirección axial.
Espesor máximo de ala del perfil t ≤ 30 mm

Configuración

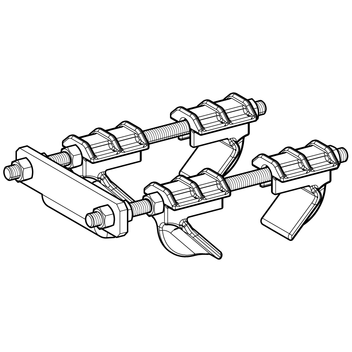

El tope axial AS se compone de:
4 Ganchos de sujeción
2 Varillas roscadas
1 Tope axial
Sujeciones intermedias de seguridad:

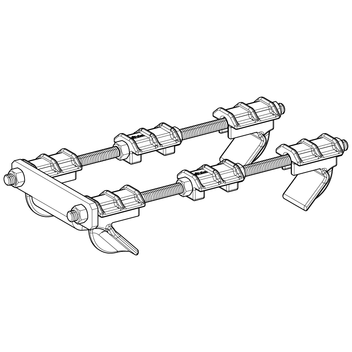

2 para AS 240/260

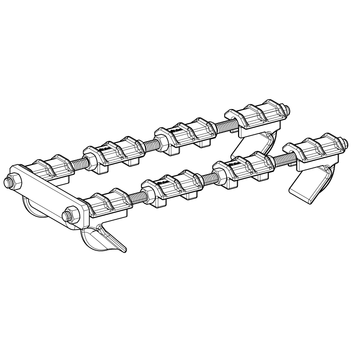

4 para AS 280/300
Tuercas hexagonales:
8 para AS 80/120, AS 140/180 y 240/260
4 para AS 200/220
12 para AS 280/300

Montaje

La conexión del tope axial al soporte debe tener en cuenta los pares de apriete especificados. El recorrido de deslizamiento requerido se puede ajustar de forma flexible utilizando las tuercas suministradas, con un desplazamiento máximo de 125 mm, lo que equivale a la mitad de la placa deslizante. Las fuerzas en la dirección axial solo se pueden obtener con la aplicación adecuada de elementos de seguridad antideslizantes (por ejemplo, abrazaderas, topes). Estos elementos deben tenerse en cuenta en el diseño y dimensionado previo del soporte y es responsabilidad de los fabricantes de la tubería.

Datos técnicos

Las capacidades de carga corresponden a los valores del conjunto de punto fijo XS (ver la documentación correspondiente en el catálogo). Sin embargo, la carga axial máxima es de 12 kN por tope axial.

Par de apriete
