Soportes

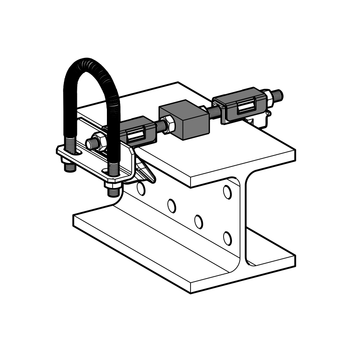

Punto fijo XR - H 20 (DN 15 - 50)

Aplicación

Soporte fijo para la fijación de tuberías de Acero o Acero inoxidable de Diámetros nominales de DN 15 hasta DN 50 en perfiles de acero con anchos de ala de entre 80 y 300 mm y espesor de ala máximo de 20 mm.

Configuración

El soporte premontado incluye un sistema de protección contra la corrosión por contacto mediante los bloques deslizantes PA y el Manguito ECT premontado y asegurado contra posibles pérdidas. Abarcón con dos tuercas hexagonales que aseguran la posición.

Accesorios de cada unión de apriete:
2 Ganchos de sujeción con apoyos deslizantes PA
1 Bloque deslizante PA
1 Varilla roscada M10
1 Soporte de abarcón
4 Tuercas M10

Montaje

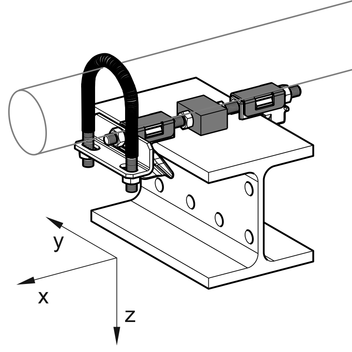

Colocar los ganchos de sujeción premontados en el perfil y apretar las tuercas (10 Nm). Para anchos de ala < 100 mm se deben quitar las dos tuercas del bloque deslizante PA. Colocar el abarcón y fijarlo con las tuercas suministradas (30 Nm). La tubería permanece fija sobre el bloque deslizante PA.

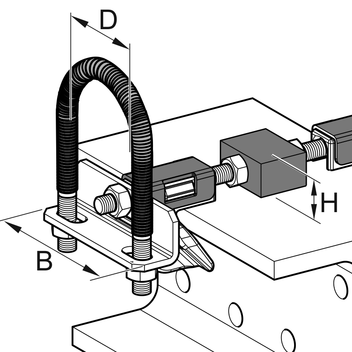

Datos técnicos

DN
D
[mm]
H
[mm]
B
[mm]
15 22 20 72
20 27 20 72
25 34 20 72
32 42 20 97
40 48 20 97
50 60 20 97

Tipo
Para ancho de ala
[mm]
80/120 80 - 120
140/160 121 - 160
180/220 161 - 220
240/260 221 - 260
280/300 261 - 300

Material:
Abarcón
Acero, HCP
Manguito ECT:
Poliamida 6.0, libre de halógenos
Soporte de abarcón:
Acero, HCP
Varilla roscada, tuercas:
Acero, HCP
Bloque deslizante PA:
Poliamida 6.0, 30 % reforzada con fibra de vidrio, negra
Rango de temperatura:
-20 hasta +130° C (en el Bloque deslizante y Manguito ECT)

* Desde Almacén

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
XR - H 20 DN 15 - 80/1200,910 113744
XR - H 20 DN 15 - 140/1601,01 113745
XR - H 20 DN 15 - 180/2201,01 113746
XR - H 20 DN 15 - 240/2601,11 113747
XR - H 20 DN 15 - 280/3001,11 113748
XR - H 20 DN 20 - 80/1200,910 113749
XR - H 20 DN 20 - 140/1601,01 113750
XR - H 20 DN 20 - 180/2201,01 113751
XR - H 20 DN 20 - 240/2601,11 113752
XR - H 20 DN 20 - 280/3001,11 113753
XR - H 20 DN 25 - 80/120 *0,910 113754
XR - H 20 DN 25 - 140/1601,01 113755
XR - H 20 DN 25 - 180/2201,01 113756
XR - H 20 DN 25 - 240/2601,11 113757
XR - H 20 DN 25 - 280/3001,11 113758
XR - H 20 DN 32 - 80/1200,910 113760
XR - H 20 DN 32 - 140/1601,01 113761
XR - H 20 DN 32 - 180/2201,11 113762
XR - H 20 DN 32 - 240/2601,11 113763
XR - H 20 DN 32 - 280/3001,21 113764
XR - H 20 DN 40 - 80/1200,910 113765
XR - H 20 DN 40 - 140/1601,01 113766
XR - H 20 DN 40 - 180/2201,11 113767
XR - H 20 DN 40 - 240/2601,11 113768
XR - H 20 DN 40 - 280/3001,21 113769
XR - H 20 DN 50 - 80/120 *1,010 113770
XR - H 20 DN 50 - 140/1601,11 113771
XR - H 20 DN 50 - 180/2201,11 113772
XR - H 20 DN 50 - 240/2601,21 113773
XR - H 20 DN 50 - 280/3001,21 113774
