Soporte guiado FR - H 20 (DN 65 - 300)
Aplicación
Soporte móvil guiado para la fijación de tuberías de Acero o Acero inoxidable de Diámetros nominales de DN 65 hasta DN 300 en perfiles de acero con anchos de ala de entre 80 y 300 mm y espesor de ala máximo de 20 mm.

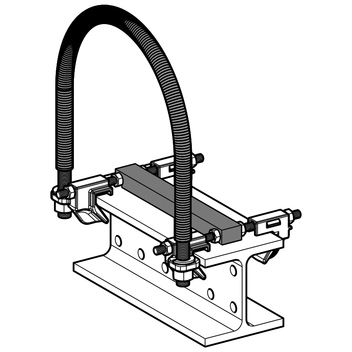

Configuración
El soporte premontado incluye un sistema de protección contra la corrosión por contacto mediante el bloque deslizante PA y el Manguito ECT premontado y asegurado contra posibles pérdidas. Abarcón con dos medias arandelas soldadas y dos tuercas hexagonales que aseguran la posición.
Accesorios de cada unión de apriete:
4 Ganchos de sujeción
1 Bloque deslizante PA
2 Varillas roscadas M10
8 Tuercas M10
Montaje

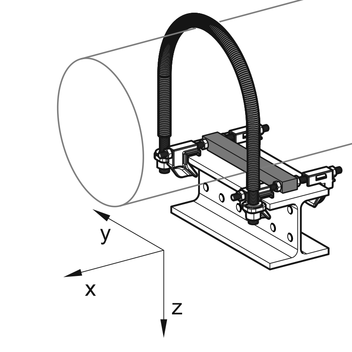

Colocar los ganchos de sujeción premontados en el perfil y apretar las tuercas (10 Nm). Para anchos de ala de perfil < 100 mm debe eliminarse las cuatro tuercas de la parte media que sujetan el bloque deslizante PA. Colocar el Abarcón en el soporte UB y apretar las tuercas correspondientes (15 Nm). La tubería se desliza sobre el bloque deslizante PA. El guiado lateral de la tubería se consigue mediante la aplicación del Abarcón.

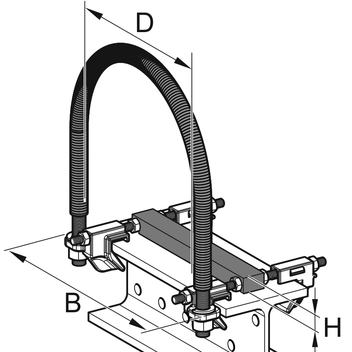

Datos técnicos
| DN | D [mm] | H [mm] | B [mm] |
|---|---|---|---|
| 65 | 76 | 20 | 124 |
| 80 | 89 | 20 | 136 |
| 100 | 114 | 20 | 162 |
| 125 | 140 | 20 | 190 |
| 150 | 170 | 20 | 218 |
| 175 | 194 | 20 | 244 |
| 200 | 219 | 20 | 270 |
| 225 | 245 | 20 | 300 |
| 250 | 273 | 20 | 328 |
| 300 | 324 | 20 | 378 |
| Tipo | Para ancho de ala [mm] |
|---|---|
| 80/120 | 80 - 120 |
| 140/160 | 121 - 160 |
| 180/220 | 161 - 220 |
| 240/260 | 221 - 260 |
| 280/300 | 261 - 300 |
| Material: | |
| Abarcón | Acero, HCP |
| Manguito ECT: | Poliamida 6.0, libre de halógenos |
| Soporte de abarcón: | Acero, HCP |
| Varillas roscadas, tuercas: | Acero, HCP |
| Bloques deslizantes PA: | Poliamida 6.0, 30 % reforzada con fibra de vidrio, negra |
| Rango de temperatura: | -20 hasta +130° C (en el Bloque deslizante y Manguito ECT) |
* Desde Almacén
