Innovación en técnicas
de soportación
Soportes

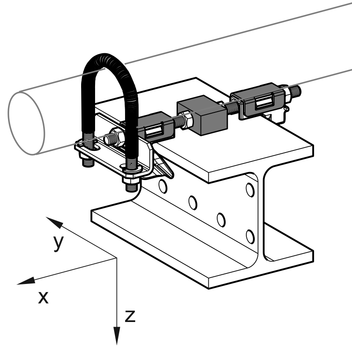

Soporte guiado FR - H 20 (DN 15 - 50)

Aplicación

Soporte móvil guiado para la fijación de tuberías de Acero o Acero inoxidable de Diámetros nominales de DN 15 hasta DN 50 en perfiles de acero con anchos de ala de entre 80 y 300 mm y espesor de ala máximo de 20 mm.

Configuración

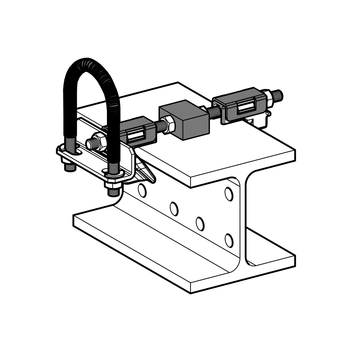

El soporte premontado incluye un sistema de protección contra la corrosión por contacto mediante los bloques deslizantes PA y el Manguito ECT premontado y asegurado contra posibles pérdidas. Abarcón con dos medias arandelas soldadas y dos tuercas hexagonales que aseguran la posición.

Accesorios de cada unión de apriete:
2 Ganchos de sujeción con apoyos deslizantes
1 Bloque deslizante PA
1 Soporte de abarcón
4 Tuercas M10

Montaje

Colocar los ganchos de sujeción premontados en el perfil y apretar las tuercas (10 Nm). Para anchos de ala de perfil < 100 mm debe eliminarse las dos tuercas de la parte media que sujetan el bloque deslizante PA. Colocar el Abarcón en el soporte UB y apretar las tuercas correspondientes (15 Nm). La tubería se desliza sobre los Bloques deslizantes PA. El guiado lateral de la tubería se consigue mediante la aplicación del Abarcón.

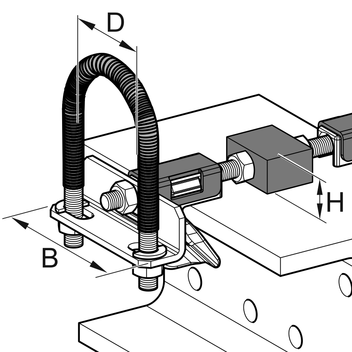

Datos técnicos

DN
D
[mm]
H
[mm]
B
[mm]
15 22 20 72
20 27 20 72
25 34 20 72
32 42 20 97
40 48 20 97
50 60 20 97

Tipo
Para ancho de ala
[mm]
80/120 80 - 120
140/160 121 - 160
180/220 161 - 220
240/260 221 - 260
280/300 261 - 300

Material:
Abarcón
Acero, HCP
Manguito ECT:
Poliamida 6.0, libre de halógenos
Soporte de Abarcón:
Acero, HCP
Varilla roscada, Tuercas:
Acero, HCP
Bloques deslizantes PA:
Poliamida 6.0, 30 % reforzada con fibra de vidrio, negra
Rango de Temperatura:
-20 hasta +130° C (en el Bloque deslizante y Manguito ECT)

* Desde Almacén

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
FR - H 20 DN 15 - 80/1200,910 113658
FR - H 20 DN 15 - 140/1601,01 113659
FR - H 20 DN 15 - 180/2201,01 113660
FR - H 20 DN 15 - 240/2601,11 113662
FR - H 20 DN 15 - 280/3001,11 113663
FR - H 20 DN 20 - 80/1200,910 113664
FR - H 20 DN 20 - 140/1601,01 113665
FR - H 20 DN 20 - 180/2201,01 113666
FR - H 20 DN 20 - 240/2601,11 113667
FR - H 20 DN 20 - 280/3001,11 113668
FR - H 20 DN 25 - 80/120 *0,910 113669
FR - H 20 DN 25 - 140/1601,01 113671
FR - H 20 DN 25 - 180/2201,01 113672
FR - H 20 DN 25 - 240/2601,11 113673
FR - H 20 DN 25 - 280/3001,11 113674
FR - H 20 DN 32 - 80/1200,910 113675
FR - H 20 DN 32 - 140/1601,01 113676
FR - H 20 DN 32 - 180/2201,11 113677
FR - H 20 DN 32 - 240/2601,11 113678
FR - H 20 DN 32 - 280/3001,21 113679
FR - H 20 DN 40 - 80/1200,910 113680
FR - H 20 DN 40 - 140/1601,01 113681
FR - H 20 DN 40 - 180/2201,11 113682
FR - H 20 DN 40 - 240/2601,11 113683
FR - H 20 DN 40 - 280/3001,21 113684
FR - H 20 DN 50 - 80/120 *1,010 113685
FR - H 20 DN 50 - 140/1601,11 113686
FR - H 20 DN 50 - 180/2201,11 113687
FR - H 20 DN 50 - 240/2601,21 113688
FR - H 20 DN 50 - 280/3001,21 113690
