Soporte deslizante LR - H 20

Aplicación

Soporte deslizante que actúa como apoyo móvil de tuberías de diámetro nominal desde DN 15 hasta DN 300 para la fijación en perfiles de acero con ancho de ala de 80 a 300 mm y un espesor de ala máximo de 20 mm.

Configuración

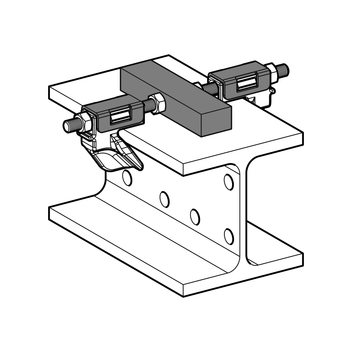

El Set premontado del Soporte deslizante se compone de:
2 Ganchos de sujeción
1 Bloque deslizante PA
1 Varilla roscada M10 + Tuercas correspondientes

Montaje

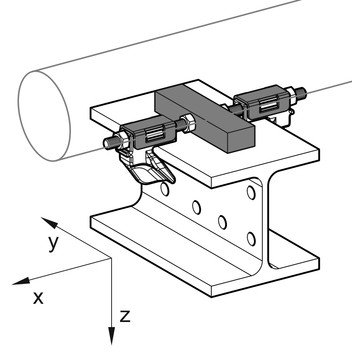

Colocar los ganchos de sujeción premontados en el perfil y apretar las tuercas (10 Nm). Para anchos de ala < 100 mm se deben quitar las dos tuercas del bloque deslizante PA. La tubería se desliza directamente en el bloque deslizante PA sin ningún apoyo lateral. Para recorridos de tubería > 40 mm en el eje Y se necesita soportar el apoyo lateralmente. En instalaciones con diámetros nominales > DN 100 se recomienda el uso del bloque deslizante Tipo 100 (más ancho).

Datos técnicos

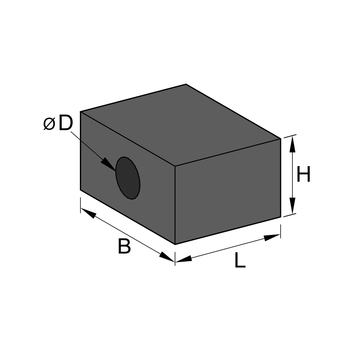

Bloque deslizante:

Tipo
H
[mm]
L
[mm]
B
[mm]
D
[mm]
30 20 30 40 10,2
100 20 30 120 10,2

Tipo
Para ancho de ala
[mm]
80/120 80 - 120
140/160 121 - 160
180/220 161 - 220
240/260 221 - 260
280/300 261 - 300

Material:
Ganchos de sujeción:
Acero, HCP
Varilla roscada, tuercas:
Acero, HCP
Bloque deslizante PA:
Poliamida 6.0, 30 % reforzada con fibra de vidrio, negra
Rango de temperatura:
-20 hasta +130° C (en el Bloque deslizante)

* Desde Almacén

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo
LR - H 20 30-80/120 *0,710 113647
LR - H 20 30-140/1600,71 113648
LR - H 20 30-180/2200,71 113649
LR - H 20 30-240/2600,71 113650
LR - H 20 30-280/3000,81 113651

LR - H 20 100-80/120 *0,810 113653
LR - H 20 100-140/1600,81 113654
LR - H 20 100-180/2200,91 113655
LR - H 20 100-240/2600,91 113656
LR - H 20 100-280/3000,91 113657
