Abrazaderas y carriles para todo tipo de instalaciones

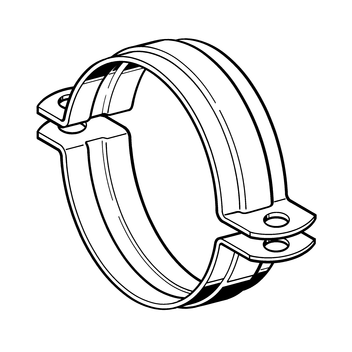

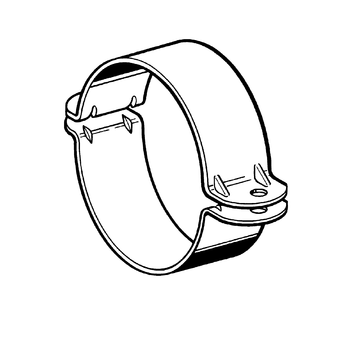

Abrazadera Stabil D

1239

Estas abrazaderas se utilizan para el montaje de tuberías en todo tipo de
instalaciones de edificios industriales, residenciales y públicos.

No se incluyen tornillos ni tuercas.

Material:

Acero, cincado galvánico

Homologació FM

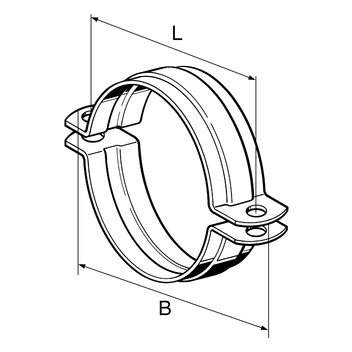

Rango de uso [mm]	DN	Fleje [mm]	Tornillos de unión	B [mm]	L [mm]	Peso [kg]	Embalaje [pieza]	Código artículo
15 - 19	3/8"	25 x 3,0	M8 x 25	64	42	0,07	50	107732
20 - 24	1/2"	25 x 3,0	M8 x 25	69	47	0,08	50	107741
25 - 30	3/4"	25 x 3,0	M8 x 25	75	53	0,08	50	107750
31 - 35	1"	30 x 3,0	M8 x 25	80	58	0,11	50	106786
48 - 53	1 1/2"	30 x 3,0	M8 x 25	98	76	0,14	50	106801
54 - 59		30 x 3,0	M8 x 25	104	82	0,16	50	106810
60 - 65	2"	30 x 3,0	M8 x 25	110	88	0,18	50	106829
67 - 72		30 x 3,0	M8 x 25	117	95	0,19	50	106838
76 - 81	2 1/2"	30 x 3,0	M10 x 30	141	114	0,22	25	106847
82 - 87		30 x 3,0	M10 x 30	147	120	0,23	25	106856
88 - 93	3"	30 x 3,0	M10 x 30	153	126	0,25	25	106865
102 - 108		30 x 3,0	M10 x 30	168	141	0,28	25	106874
124 - 129		30 x 3,0	M10 x 30	189	162	0,32	25	106892
140 - 148	5"	40 x 4,0	M12 x 40	218	186	0,66	10	115876
149 - 155		40 x 4,0	M12 x 40	225	193	0,72	10	106917
176 - 184		40 x 4,0	M16 x 45	271	239	0,83	10	106944
188 - 194		40 x 4,0	M16 x 45	281	249	0,84	10	106953
199 - 205		40 x 4,0	M16 x 45	292	260	0,89	10	106962
207 - 216		40 x 4,0	M16 x 45	303	271	0,36	10	150891
278 - 284		40 x 4,0	M16 x 45	370	338	1,20	10	106999
297 - 303		40 x 4,0	M16 x 45	389	357	1,27	10	107006
316 - 324	324	50 x 5,0	M16 x 60	440	390	2,10	1	103701
348 - 356	356	50 x 5,0	M16 x 60	471	421	2,53	1	103729
360 - 368	368	50 x 5,0	M16 x 60	482	432	2,54	1	103747
399 - 407	407	50 x 5,0	M16 x 60	520	470	2,88	1	103765
411 - 419	419	70 x 6,0	M16 x 60	532	482	4,84	1	103783
500 - 508	508	70 x 6,0	M16 x 60	619	569	5,78	1	103808
513 - 521	521	70 x 6,0	M16 x 60	631	581	5,67	1	103826
