Cargas de trabajo para soportes patín LA, LC y LD - HV

Evaluado según EC 3, cargas de trabajo válidas para los soportes sin cambios
tras su entrega.

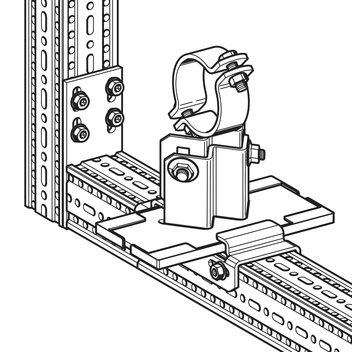

Soporte Patín LA - HV + Conjunto guía FS o Conjunto de Punto fijo XS
Soporte Patín LA - HV + Patín guía FW F 80 o Punto fijo XW F 80

Altura
DN
Fx *
[kN]
Solo para
soportes X
Fy
[kN]

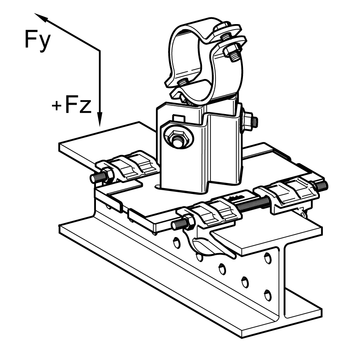

+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
90 ≤ 25 9,1 5,2 15,4   14 6,1 15,4 15,4
90 32 8,8 4,9 15,4   14 6,1 15,4 15,4
90 40 8,6 4,8 15,4   14 6,1 15,4 15,4
90 50 8,2 4,4 15,4   14 6,1 15,4 15,4
90 65 7,7 3,9 15,4   14 6,1 15,4 15,4
90 80 7,3 3,6 15,4   14 6,1 15,4 15,4
90 100 6,5 2,8 15,4   14 6,1 15,4 15,4
90 125 5,7 2,1 15,4   14 6,1 15,4 15,4
90 150 4,7 1,3 15,4   14 6,1 15,4 15,4
150 ≤ 25 8,0 4,2 15,4   14 6,1 15,4 15,4
150 32 7,9 3,9 15,4   14 6,1 15,4 15,4
150 40 7,8 3,9 15,4   14 6,1 15,4 15,4
150 50 7,6 3,6 15,4   14 6,1 15,4 15,4
150 65 7,4 3,2 15,4   14 6,1 15,4 15,4
150 80 7,2 3,0 15,4   14 6,1 15,4 15,4
150 100 6,9 2,5 15,4   14 6,1 15,4 15,4
150 125 6,5 2,0 15,4   14 6,1 15,4 15,4
150 150 6,1 1,4 15,4   14 6,1 15,4 15,4
200 ≤ 25 6,3 3,6 15,4   14 6,1 15,4 15,4
200 32 6,2 3,5 15,4   14 6,1 15,4 15,4
200 40 6,2 3,4 15,4   14 6,1 15,4 15,4
200 50 6,0 3,2 15,4   14 6,1 15,4 15,4
200 65 5,9 3,0 15,4   14 6,1 15,4 15,4
200 80 5,7 2,8 15,4   14 6,1 15,4 15,4
200 100 5,5 2,4 15,4   14 6,1 15,4 15,4
200 125 5,2 2,0 15,4   14 6,1 15,4 15,4
200 150 4,9 1,6 15,4   14 6,1 15,4 15,4

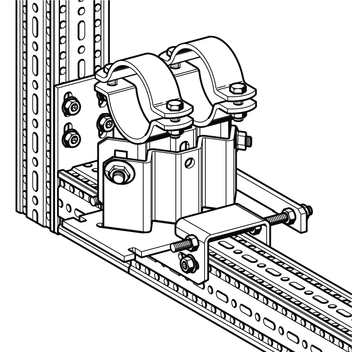

Soporte Patín LC - HV + Conjunto guía FS o Conjunto de Punto fijo XS
Soporte Patín LC - HV + Patín guía FW F 80 o Punto fijo XW F 80

Altura
DN
Fx *
[kN]
Solo para
soportes X
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
90 ≤ 25 14,3 6,3 17,0   14 6,1 17 17
90 32 14,1 6,2 17,0   14 6,1 17 17
90 40 14,0 6,1 17,0   14 6,1 17 17
90 50 13,9 5,9 17,0   14 6,1 17 17
90 65 13,6 5,6 17,0   14 6,1 17 17
90 80 13,5 5,4 17,0   14 6,1 17 17
90 100 13,1 5,0 17,0   14 6,1 17 17
90 125 12,7 4,5 17,0   14 6,1 17 17
90 150 12,3 4,0 17,0   14 6,1 17 17
90 200 11,6 3,2 17,0   14 6,1 17 17
90 250 10,8 2,3 17,0   14 6,1 17 17
90 300 10,1 1,5 17,0   14 6,1 17 17
150 ≤ 25 8,5 4,9 17,0   14 6,1 17 17
150 32 8,5 4,8 17,0   14 6,1 17 17
150 40 8,5 4,7 17,0   14 6,1 17 17
150 50 8,4 4,6 17,0   14 6,1 17 17
150 65 8,4 4,4 17,0   14 6,1 17 17
150 80 8,4 4,3 17,0   14 6,1 17 17
150 100 8,3 4,0 17,0   14 6,1 17 17
150 125 8,3 3,7 17,0   14 6,1 17 17
150 150 8,2 3,3 17,0   14 6,1 17 17
150 200 8,1 2,7 17,0   14 6,1 17 17
150 250 8,0 2,1 17,0   14 6,1 17 17
150 300 7,9 1,5 17,0   14 6,1 17 17
200 ≤ 25 7,3 5,3 17,0   14 6,1 17 17
200 32 7,2 5,2 17,0   14 6,1 17 17
200 40 7,2 5,1 17,0   14 6,1 17 17
200 50 7,1 4,9 17,0   14 6,1 17 17
200 65 7,0 4,7 17,0   14 6,1 17 17
200 80 6,9 4,6 17,0   14 6,1 17 17
200 100 6,7 4,3 17,0   14 6,1 17 17
200 125 6,5 4,0 17,0   14 6,1 17 17
200 150 6,3 3,6 17,0   14 6,1 17 17
200 200 5,9 3,0 17,0   14 6,1 17 17
200 250 5,5 2,3 17,0   14 6,1 17 17
200 300 5,1 1,7 17,0   14 6,1 17 17

Soporte Patín LD - HV + 2 x Conjunto guía FS o 2 x Conjunto de Punto fijo XS
Soporte Patín LD - HV + 2 x Patín guía FW F 80 o 2 x Punto fijo XW F 80

Altura
DN
Fx *
[kN]
Solo para
soportes X
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
90 ≤ 350 25,0 13,1 32,8   28 12,2 32,8 32,8
90 400 22,5 11,9 32,8   28 12,2 32,8 32,8
90 500 20,8 9,4 32,8   28 12,2 32,8 32,8
90 600 10,3 7,2 32,8   28 12,2 32,8 32,8
150 ≤ 350 25,0 12,9 32,8   28 12,2 32,8 32,8
150 400 22,5 11,5 32,8   28 12,2 32,8 32,8
150 500 17,3 8,8 32,8   28 12,2 32,8 32,8
150 600 8,7 6,3 32,8   28 12,2 32,8 32,8
200 ≤ 350 25,0 11,3 32,8   28 12,2 32,8 32,8
200 400 20,5 10,2 32,8   28 12,2 32,8 32,8
200 500 15,7 8,1 32,8   28 12,2 32,8 32,8
200 600 7,5 6,1 32,8   28 12,2 32,8 32,8

* Las fuerzas de punto fijo en la dirección axial solo se pueden obtener con la aplicación adecuada de elementos de seguridad antideslizantes (p. ej: uso de Topes). Estos elementos deben tenerse en cuenta en el diseño y dimensionado previo del soporte y es responsabilidad de los fabricantes de la tubería.

Consultar para otros datos de solicitaciones de carga en los productos.
